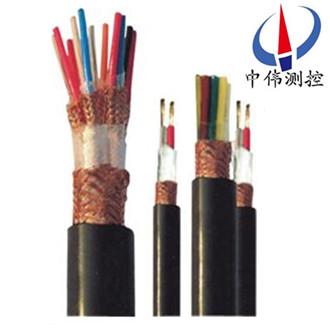

電子計算機屏蔽電纜
電子計算機屏蔽電纜用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。
Description：
一、產品特點及用途：
電子計算機屏蔽電纜用于發電、冶金、石化等工礦企業集散系統、電子計算機系統、自動化系統的信號傳輸及檢測儀器、儀表等連接用多對屏蔽電纜。
二、電子計算機屏蔽電纜使用特性：
工作溫度：一般型不超過70℃，型號后帶105的***高不超過105℃。
***低環境溫度：固定敷設-40℃非固定敷設-15℃
額定電壓Uo/U：300/500V
***小彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍
帶鎧裝層電纜應不小于電纜外徑的12倍
三、電子計算機屏蔽電纜主要技術指標：
| 性能項目 | 單位 | 技術指標 | ||
| 聚乙烯絕緣 | 聚氯乙烯絕緣 | |||
| 20℃時絕緣電阻 | 任一線對導體間 | MΩ· km | 500 | 25 |
| 線對屏蔽間 | 1 | 1 | ||
| 工作電容（1kHz） | 3型 | pF/m | 75 | 200 |
| 1和2 | 90 | |||
| 電容不平衡（1kHz） | pF/M | 1 | / | |
| 電感電阻比 | 截面 | μh/Ω | 20 20 25 35 | 20 20 25 35 |
0.5mm2 | ||||
| 屏蔽抑制系數≤ | 0.01 | 0.01 | ||
| 試驗電壓 | V/1min | 1000 | 1000 | |
| 阻燃性 | 符合12666-90要求 | 符合12666-90要求 | ||
四、電子計算機屏蔽電纜型號說明：
| 項目 | 代號 | 說明 |
| 阻燃代號 | / ZR ZRA ZRB ZRC | 非阻燃可省略 阻燃 A級阻燃 B級阻燃 C級阻燃 |
| 系列代號 | DJ | 電子計算機（包括DCS系統）和電動儀表用 |
| 絕緣材料 | Y V D W | 聚乙烯 聚氯乙烯 低煙低鹵聚氯乙烯 低煙無鹵聚氯烯烴 |
| 屏蔽材料 | P P1 P2 P3 | 銅絲編織 鍍錫銅絲編織 銅/聚酯復合膜 鋁/聚酯復合膜 |
| 護套材料 | Y V D W | 耐光熱聚乙烯 聚氯乙烯 低煙低鹵聚乙烯 低煙無鹵聚烯烴 |
| 鎧裝材料 | 22 | 鋼帶鎧裝 |
| 導體種類 | A B R | 單股導體 七股絞合導體 多股軟導體 |
| 規格 | 填寫對數×（單元芯數×導體截面） 對數N：1、2、3、………19 單元芯數 n:2、3 導體截面 S：0.5，0.75，1.0,1.5(mm2 |
