彩屏無紙記錄儀選型說明書：
一、產品概述：

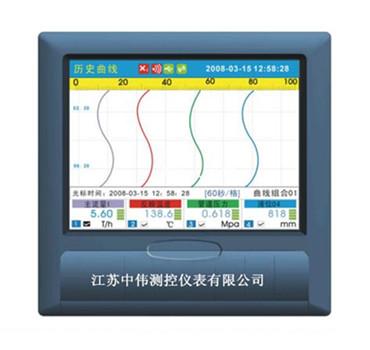

彩屏無紙記錄儀采用高亮度、寬視角的5.6英寸TFT液晶顯示屏，顯示清晰明了；采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能；按鍵和旋鈕聯用使操作更靈活簡便，真正符合了工業人員的操作習慣。同時采用CF卡作為外部存儲介質，可將需要保存的數據通過CF卡轉存至計算機或其它設備中長久保存或打印。
二、應用場合：
彩屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
1、液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。
2、屏幕亮度可以自由調節；
3、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現12路信號的檢測、記錄、顯示和報警。
4、采用zui新大規模集成電器，******名廠元器件精心設計。
5、32位大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據。
6、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
7、工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
8、支持真空度科學計數法顯示；
9、曲線顯示可以自由組合，自定義曲線顏色；
10、曲線走紙方式可設定橫向或縱向；
11、中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
12、內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
13、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄zui近的15條報警信息；
14、使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
15、標準串行通訊接口：RS-485和RS-232C；
16、10M Ethernet標準RJ45接口；
17、標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動。
18、可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
19、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
20、新型開關電源，85VAC-265VAC范圍內正常工作；
21、提供變送器+24VDC隔離配電；
22、金屬外殼，允許在惡劣的環境下使用。
四、技術參數：
顯示器：5.1英寸160X128點陣藍******形液晶顯示屏，LED背光；
基本誤差：±0.5%FS；
輸入規格：全隔離wn****輸入：1~16通道信號輸入，通道間******隔離，隔離電壓1000V：
1、標準信號：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；
2、熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型；
3、熱電阻：Pt100、Cu50；
4、根據用戶要求定制。
輸出規格：8路繼電器輸出，250VAC 3A，30VDC 3A，默認為常開觸點；
累積范圍：0~4294967295；
通訊、打印 通訊接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接連接串行微型打印機；
記錄時間：時間間隔1秒~300秒任意設定；
記錄時間：（天）=96X記錄間隔/通道數；
數據備份和轉存：USB接口；
熱電偶冷端補償誤差：<±0.5℃；
斷電保護：內置FLASH存儲器，保護參數和歷史數據；
供電電源：170~264AVC，50Hz±5%；
環境溫度：0~50℃；
環境濕度：0~85%RH。
五、選型表：
型 譜 | 說 明 | |||||||||||
ZWRC7000 | 彩屏無紙記錄儀（中偉測控） | |||||||||||
外形尺寸 | 1 | 150×150×220 mm，適用于1-8通道，含儀表本體、1通道、64M內存 | ||||||||||
2 | 150×150×250 mm，適用于9-16通道，含儀表本體、1通道、64M內存 | |||||||||||
模擬輸入通道數量 | 01 | 1通道模擬量輸入，信號類型可自由設定 | ||||||||||
02 | 2通道模擬量輸入，信號類型可自由設定 | |||||||||||
… … | … … | |||||||||||
16 | 16通道模擬量輸入，信號類型可自由設定 | |||||||||||
模擬輸出通道數量 | 0 | 無模擬量輸出通道數 | ||||||||||
1 | 1路模擬量輸出，4～20mA | |||||||||||
… … | … … | |||||||||||
8 | 8路模擬量輸出，4～20mA | |||||||||||
報警輸出數量 | 00 | 無繼電器輸出 | ||||||||||
01 | 1個繼電器輸出 | |||||||||||
… … | … … | |||||||||||
12 | 12個繼電器輸出 | |||||||||||
存儲容量 | 064 | 64M存儲容量 | ||||||||||
128 | 128M存儲容量 | |||||||||||
248 | 248M存儲容量 | |||||||||||
調節功能 | 0 | 無PID調節功能 | ||||||||||
1 | 含PID調節功能（不含通道） | |||||||||||
流量補償、累積功能 | 0 | 無流量補償、累積功能 | ||||||||||
1 | 含多種流量補償、累積功能 | |||||||||||
通訊功能 | 0 | 無通訊接口 | ||||||||||
1 | RS-232C通訊接口 | |||||||||||
2 | RS-485通訊接口 | |||||||||||
USB轉存功能 | 0 | 無USB接口 | ||||||||||
1 | USB接口+U盤 | |||||||||||
電源 | A | 220VAC供電 | ||||||||||
D | 24VDC供電 | |||||||||||
附件 | 微型打印機（含電源）訂貨時說明 | |||||||||||
記錄儀上位管理軟件 | ||||||||||||
RS485/RS232轉換模塊（訂貨號時說明） | ||||||||||||
注：輸入輸出通道數之和為16路，當輸入有脈沖量時需注明。 | ||||||||||||
