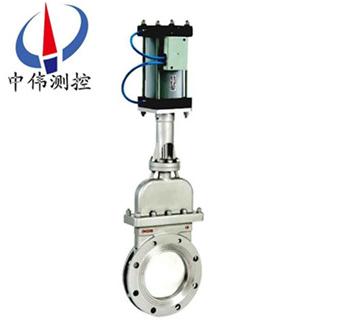

氣動刀型閘閥

•

氣動刀型閘閥、漿液、插板閥是生產過程中自動化控制閥門的品種之一。由直行程活塞式氣動執行器和刀型閥結構組成，通過配用電磁閥可完成二位切斷控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。

一、簡介說明：
PZ673H、PZ673X、PZ673F系列氣動刀型閘閥、漿液、插板閥是生產過程中自動化控制閥門的品種之一。由直行程活塞式氣動執行器和刀型閥結構組成，通過配用電磁閥可完成二位切斷控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等材料。特別適合造紙行業、化工、煤炭、污水、制糖等行業在管路上作調節或截斷流體控制。
二、PZ673H、PZ673X、PZ673F氣動刀型閘閥特點：
1．刀形、漿液閘閥有暗桿和明桿兩種；有單面密封結構和雙面密封結構，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，密封圈采用平面浮動式，球弧浮動式金屬密封結構，閘板與金屬閥座之間是無間隙啟閉，對松軟物料如纖維、紙漿、木漿具有很大的剪切力及自潔功能，同時具有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
2．閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果。設計緊湊、占據空間小、重量輕、易于安裝、耐磨損、不沾渣防堵措施完善、便于維修、使用壽命長。
3. 刀形、漿液閘閥內部可制成V形、三角形、U形通道。V型閘板可作為調節控制使用，連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚***脂、增強聚四氟乙烯軟密封。
4．采用活塞式氣動執行器，以壓縮空氣為動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，將此壓力作用在活塞上產生推力，并使推桿位移，實現直線運動。
5. 適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。適用溫度；軟密封：（四氟乙烯≤150℃）、（聚***脂≤80℃），硬密封：≤425℃。工作壓力：0．6～1．6MPa，公稱通徑：DN40~DN900mm。
三、氣動刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~500mm NPS 2"~20"
適用溫度：0~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
氣動執行器配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器
氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V
四、氣動刀型閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、主要零部件材料：

六、執行器主要技術性能：

七、氣動刀型閘閥主要外型及連接尺寸：

八、訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2、結構長度、連接形式 公稱直徑、全通徑、縮徑、管道尺寸 、運用介質及溫度、壓力范圍 、實驗、檢驗標準及其他要求
3、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
4、本場可根據客戶特殊要求配置各類驅動裝置。如有需要，請聯系我司技術部。
5、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由一中偉技術部為您審核把關。
