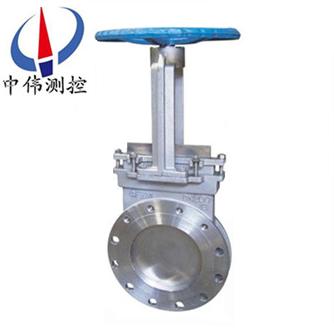

不銹鋼刀型閘閥

•

不銹鋼刀型閘閥***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作

一、產品介紹：
PZ73H系列不銹鋼刀型閘閥由于采用刀型閘板具有良好的剪切作用，***適宜于漿料、粉粒料、纖維等難以控制的流體，廣泛應用于造紙、石化、礦山、排水、食品等行業。刀型閘閥具有多種閥座可供選擇，并且可依據現場控制需求，配備電動或氣動執行器，實現閥門的自動化操作。
二、工作原理：
PZ73H系列不銹鋼刀型閘閥作為閘閥的一種，工作原理同閘閥有些相似，都是靠閘板的升降來完成閥門的啟閉。閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。PZ73H系列不銹鋼刀型閘閥的閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
三、結構特點：
1、PZ73H系列不銹鋼刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。
2、閘板有兩個密封面，***常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
3、刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
四、不銹鋼刀型閘閥技術參數：
PZ73H刀型閘閥（梅花型）；
設計制造：JB/T8691-1998；
結構長度：GB/T15188.2-94；
法蘭連接：GB/T9113.1-2000 JB/T79-94；
試驗與驗收：GB/T13927-92；
閥體上蓋：碳鋼，不銹鋼；
閘板：不銹鋼；
閥軸：301不銹鐵，不銹鋼；
密封圈：橡膠，四氟，不銹鋼，硬質合金；
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
殼休試驗：1.5XPN 密封試驗：1.1XPN；
公稱通徑：DN50～1000mmNPS2"～40"；
工作溫度：橡膠密封≤80℃，四氟密封≤180℃，硬密封≤425℃；
適用溫度：-38～＋650℃（具體溫度范圍視密封副材質和介質性質而定）；　
連接法蘭：ANSIB16.5、GB／T9113、JB／T79、HG、SH、JIS、DIN、NF、BS；
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M；
密封型式：硬密封、軟密封；　
泄漏量：硬密封：D級（液體0.1×DNmm3／s）軟密封：A級　（零泄漏）；　
配套附件：安裝法蘭；
適用介質：糖槳，紙槳，污水，煤礦，灰，渣水混合物等介質。
五、不銹鋼刀型閘閥安裝注意事項：
1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，須***校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，須***預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥須***定期保養，不得隨意碰撞及擠壓，以免影響密封。
六、標準規范：

七、主要性能規范：

八、主要零部件材質：

訂貨須知：
1、訂貨前請認真了解本產品—不銹鋼刀型閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的中偉測控zj****為您審核把關。
3、訂購刀型閘閥時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），電話，開戶行，帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品（不銹鋼刀型閘閥）是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們須***同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
