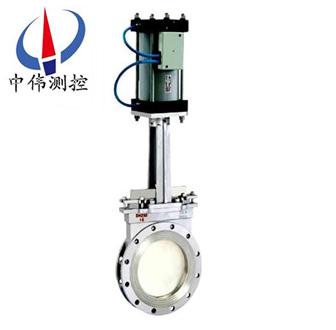

氣動暗板刀型閘閥

•

氣動暗板刀型閘閥過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動閘閥廣泛用于化工、煤

一、閘閥介紹：
PZ673X系列氣動暗板刀型閘閥過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50～DN1000。氣動閘閥廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。
二、PZ673H氣動暗板刀型閘閥的特點：
1．刀形、漿液閘閥有暗桿和明桿兩種；有單面密封結構和雙面密封結構，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，密封圈采用平面浮動式，球弧浮動式金屬密封結構，閘板與金屬閥座之間是無間隙啟閉，對松軟物料如纖維、紙漿、木漿具有很大的剪切力及自潔功能，同時具有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
2．閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，閥板材質選用不銹鋼、精磨拋光處理可獲得理想密封效果。設計緊湊、占據空間小、重量輕、易于安裝、耐磨損、不沾渣防堵措施完善、便于維修、使用壽命長。
3. 刀形、漿液閘閥內部可制成V形、三角形、U形通道。V型閘板可作為調節控制使用，連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚***脂、增強聚四氟乙烯軟密封。
4．采用活塞式氣動執行器，以壓縮空氣為動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，將此壓力作用在活塞上產生推力，并使推桿位移，實現直線運動。
5. 適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。適用溫度；軟密封：（四氟乙烯≤150℃）、（聚***脂≤80℃），硬密封：≤425℃。工作壓力：0．6～1．6MPa，公稱通徑：DN40~DN900mm。
三、氣動暗板刀型閘閥標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、氣動暗板刀型閘閥技術參數：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb；
公稱通徑：DN50~500mm NPS 2"~20"；
適用溫度：0~+200℃（具體溫度范圍視密封副材質和介質性質而定）；
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS；
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M；
密封型式：硬密封、軟密封；
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）；
氣動執行器配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器；
氣源壓力：0.4~0.6MPa 電磁閥電壓：DC24V、AC220V。
五、執行標準：

六、主要零件材質：

七、主要連接尺寸：

八、訂貨須知：
1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2、結構長度、連接形式 公稱直徑、全通徑、縮徑、管道尺寸 、運用介質及溫度、壓力范圍 、實驗、檢驗標準及其他要求
3、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
4、本場可根據客戶特殊要求配置各類驅動裝置。如有需要，請聯系我司技術部。
5、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由一中偉技術部為您審核把關。
