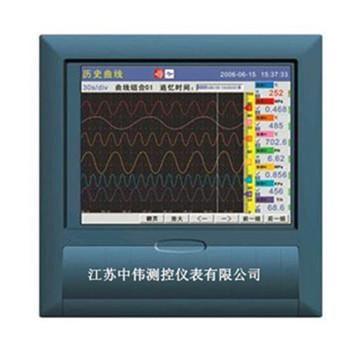

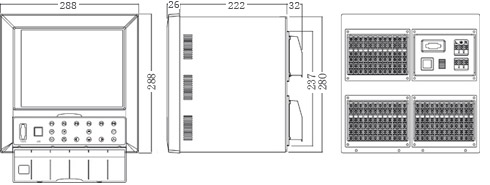

中長圖彩屏無紙記錄儀

•

中長圖彩屏無紙記錄儀是以xj****的CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、采用長壽命640×480TFT真彩液晶顯示屏，支持64通道通用模擬輸入或32通道模擬輸出與32通道

一、產品概述：
ZWQC8000系列中長圖彩屏無紙記錄儀具有40路模擬量wn****輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。
二、應用場合：
ZWQC8000系列中長圖彩屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
三、主要特點：
系統：
1、采用大規模集成電路，******名廠元器件精心設計；
2、高速、高性能32 位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警；
3、5.6英寸320X234點陣高亮度彩屏圖形液晶顯示，LED背光、畫面清晰、寬視角；
4、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
5、新型開關電源，85VAC~265VAC 范圍內正常工作；
6、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
7、提供變送器＋24VDC隔離配電；
8、全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
9、大容量FLASH 閃存芯片存貯歷史數據，掉電******丟失數據；
10、12路繼電器報警輸出（VX6116系列僅支持8路繼電器報警輸出）
信號：
1、可輸入各種標準信號：標準電流、標準電壓、毫伏、熱電偶、熱電阻等；
2、信號全量程精度±0.2%；
3、通道間采用光電器件，******隔離；
4、提供標準4～20mA變送輸出；
軟件：
1、軟件密碼鎖保證用戶組態安全；
2、中文菜單組態，可自由組態工程位號、工程單位；
3、工程量顯示數值達到4位半，顯示范圍：-9999～19999，還支持真空度運算及科學計數法顯示；
4、同時指示各路通道的下下限、下限、上限、上上限報警，可以記錄并顯示zui近的15條報警信息；
5、每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日報＋月報等多種報表形式；
6、多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算；
7、曲線顯示模式可選擇橫向曲線或縱向曲線；
8、提供4組曲線組合，每組可自由選擇通道、自由選擇曲線顏色；
9、內置GB2312二級漢字字庫（6500個漢字）；
10、功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用******標準編碼，解決特殊單位及漢字位號的輸入問題；
通訊：
1、標準串行通訊接口：RS485和RS232C；
2、支持標準的Modbus-RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等。除支持本公司的DataManagement數據管理軟件外，還支持iFix、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動；
3、使用USB2.0接口轉存和備份歷史數據，zui大支持2GB優盤；
4、支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換；
5、外接微型打印機，可手動打印數據、曲線、定時自動打印實時數據，滿足用戶現場打印的需要。
四、技術參數：
1、輸入信號：40通道隔離型wn****信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC；
2、串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω；
3、靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級；
4、信號類型：標準信號：（0~10）mA、（4~20）mA、（0~5）V、（1~5）V、（0~10）V；
毫伏信號：（0~20）mV、（0~100）mV；
熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；
熱電阻信號：Pt100、Cu50、JPT100;（-5~5）V、（-10~10）V、（0~1）V、（0.2~1）V；
5、記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選；
6、采樣周期：1秒，即1秒對各通道均采樣1次；
7、存儲容量：內部Flash存儲器zui大容量為128MB；
8、報警輸出：40路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）；
9、實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，時鐘誤差±1分/月；
10、掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失；
11、通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離；
12、通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps；
13、供 電：交流：（100~240）VAC 頻率范圍：（47~63）Hz；
14、工作條件：工作溫度：（0~50）℃；濕度：（10~85）%（無結露）；運輸和存儲溫度：（-20~60）℃；濕度：（5~95）%（無結露）。
