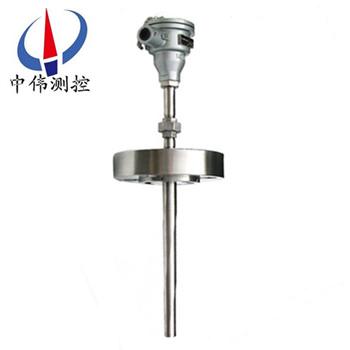

高溫高壓熱電偶

•

高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。

一、產品概述：
WRNG-430系列高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
二、工作原理：
WRNG-430系列高溫高壓熱電偶是將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。
三、熱電偶的種類：
WRNG-430系列高溫高壓熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所謂標準熱電偶是指******標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。標準熱電偶按IEC******標準生產，并指定S、R、B、K、N、E、J、T八種標準熱電偶為統一設計型熱電偶。

四、性能特點：

1、測量精度高。因熱電偶直接與被測對象接觸,不受中間介質的影響。

2、測量范圍廣。常用的熱電偶從-50~+1100℃均可邊續測量，某些特殊熱電偶zui低可測到-269℃（如金鐵鎳鉻）。

3、構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

五、技術參數：
1、電氣出口：M20x1．5,NPT1/2；
2、連接尺寸：M20x1．5, NPT1/2；
3、防護等級：IP65；
4、隔爆等級：d‖BT4, d‖CT5；
5、公稱壓力：15-40MPa。
六、結構要求：
1、組成高溫高壓熱電偶的兩個熱電極的焊接須***牢固；
2、兩個熱電極彼此之間應很好地絕緣，以防短路；
3、補償導線與熱電偶自由端的連接要方便可靠；
4、保護套管應能保證熱電極與有害介質充分隔離。
七、保護管材質及選用：

八、套管形式選擇：
法蘭可選擇900（ PN15 ）— 2500LB（ PN40 ）RJ等不同形式。

九、法蘭標準代號：

十、型號及規格表：

注：1、熱電偶 I 級按協議訂貨；
2、保護管其余材質按協議訂貨
3、型號 430 為防水式，型號440為隔爆式。
十一、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、法蘭規格及形式；
6、長度或插入深度。
售后服務承諾：
1、我公司所售中偉熱電偶系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
