爐頂式熱電偶

•

爐頂式熱電偶外形常因需要而極不相同，但是它們的基本結構卻大致相同，常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表，記錄儀表和電子調節器配套使用。

一、產品概述：

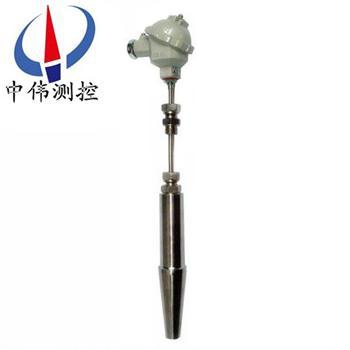

WRN-0313T系列爐頂式熱電偶是一種適用于電廠鍋爐爐頂及其它須遠距離、高壓測溫場合的測溫裝置。它電極由兩根不同導體材質組成當測量端與參比端存在溫差時就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。爐頂熱電偶外形常因需要而極不相同，但是它們的基本結構卻大致相同，常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表，記錄儀表和電子調節器配套使用。
二、工作原理：
WRN-0313T系列爐頂式熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。
熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
三、應用場合：
WRN-0313T系列爐頂式熱電偶適合于電廠鍋爐爐頂及其它須遠距離、高壓測溫場合。

四、主要特點：

1、裝配簡單、更換方便；

2、壓簧式感溫元件，抗震性能好；

3、測量范圍大。

五、技術參數：
1、電氣出口：M16×1.5；
2、連接尺寸：M16×1.5；
3、防護等級：lP65。

六、安裝要求：

對于熱電偶的安裝；應注意熱電偶的安裝使用中的幾個細節；有利于測溫準確,安全可靠及維修方便,而且不影響設備運行和生產操作.要滿足以下要求,在選擇對熱電偶的安裝部位和插入深度時要注意以下2點:
1、帶有保護套管的熱電偶有傳熱和散熱損失,為了減少測量誤差,熱電偶應該有足夠的插入深度。
a、當測量原件插入深度超過1m時,應盡可能垂直安裝,或加裝支撐架和保護套管。
b、假如需要測量是煙道內煙氣的溫度,盡管煙道直徑為1000mm,熱電偶插入深度500mm即可。
c、對于測量管道中心流體溫度的熱電偶,一般都應將其測量端插入到管道中心處（垂直安裝或傾斜安裝）.如被測流體的管道直徑是100毫米,那熱電偶插入深度應選擇50~100毫米（應考慮到安裝底座或法蘭的尺寸）。
d、對于高溫高壓和高速流體的溫度測量（如主蒸汽溫度）,為了減小保護套管對流體的阻力和防止保護套管在流體作用下發生斷裂,可采取保護管淺插方式或采用熱套式熱電偶.淺插式的熱電偶保護套管,其插入主蒸汽管道的深度應不小于75mm;熱套式熱電偶的標準插入深度為100mm。
2、為了使熱電偶的測量端與被測介質之間有充分的熱交換,應選擇合理測點位置,盡量避免在閥門,彎頭及管道和設備的死角附近裝設熱電偶。

七、規格型號說明：

注：1、熱電偶I級按協議訂貨；
2、保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨。
八、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、長度或插入深度。
