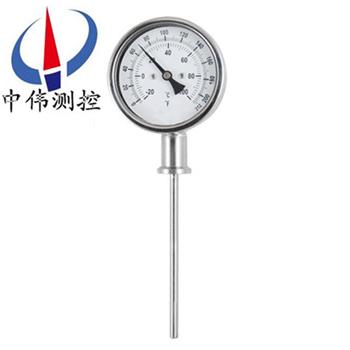

衛生型雙金屬溫度計

•
•

衛生型雙金屬溫度計采用雙金屬片作為測溫元件，測量速度快、精度高.SUS304不銹鋼氬弧焊外殼，旋壓密封工藝，具有較強的抗震，防濺和防腐性能，并且易讀數、堅固耐用。廣泛應用于石油、化工、醫療、船舶、發電

一、產品概述：

WSS系列衛生型雙金屬溫度計一般會用在食品方面，一般食品廠專用衛生型卡盤雙金屬溫度計，其基于繞至成型彎曲的金屬片組成，如果在使用過程中有一端受熱膨脹時則帶動指針旋轉，工作儀表顯示出所應的溫度值。雙金屬溫度計具有現場顯示溫度以及直觀方便等特點，安全可靠以及壽命長等優勢特點，當然多種結構形式滿足了不同的用戶需求。

二、工作原理：

WSS系列衛生型雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。

熱套式雙金屬溫度計通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。

三、應用場合：

WSS系列衛生型雙金屬溫度計滿足藥品生產質量規范(GMP)的要求，適宜衛生級系統，在此類系統中，介質不可與儀表測量系統相接觸。衛生卡箍密封不會產生死角或無法排空的區域，此類溫度計具有拆裝快捷方便，不易污染，便于清洗，外形美觀，技術性能安全可靠等優點，可廣泛應用于制藥，食品，飲料，制酪，水處理等行業。

四、主要特點：

現場顯示溫度，直觀方便；安全可靠，使用壽命長；

多種結構形式，可滿足不同要求。

五、技術參數：

執行標準

JB/T8803-1998 GB3836-83。

其他參數

標度盤公稱直徑：60，100，150；

精度等級：（1.0），1.5；

熱響應時間：≤40S；

防護等級：IP55；

角度調整誤差：角度調整誤差應不超過其量程的1.0%；

回差：雙金屬溫度計回差應不大于基本誤差限的******值；

重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2。

六、測溫范圍：

七、外形尺寸：

八、型號及規格：

注：中偉測控雙金屬溫度計可配各式安裝套管，熱安裝套管形式詳見熱安裝套管；
保護管其余材質根據協議訂貨：打﹡表示公稱壓力根據法蘭壓力等級而訂。

九、選型編碼：

選型舉例說明：
萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級。

十、設計及選型須知：

1、型號；
2、精度等級；
3、測溫范圍；
4、安裝固定形式；
5、熱安裝套管形式；
6、插入長度。
