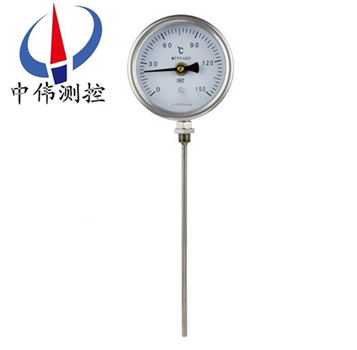

徑向型雙金屬溫度計

•

徑向型雙金屬溫度計是一種適合測量中，低溫的現場檢測儀表，可用來直接測量液化、氣體的溫度。與國內******產品的比較：儀表精度等級達到 1.0 級，儀表上殼采用防腐材料，其耐溫性可以高達 200 ℃ ，Z低為

一、產品概述：
WSS系列徑向型雙金屬溫度計是一種適合測量中、低溫的現場檢測儀表，可用來直接測量氣體、液體、和蒸汽的溫度。該溫度計從設計原理及結構上具有防水、防腐蝕、隔爆、耐震動、直觀、易讀數、無***害、堅固耐用等特點。其保護管、節頭、螺栓等均采用不銹鋼材料，表殼采用鋁板拉伸成型經切削加工表面黑色電泳處理，表蓋與表盒采用環型雙層橡膠圈螺紋密封結構，故儀表整體防水防腐性能良好，徑向型儀表采用彎管型結構，外型新穎、輕巧、美觀與眾不同。
二、工作原理：
WSS系列徑向型雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度雙金屬溫度計，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
三、應用場合：
WSS系列徑向型雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

四、主要特點：
1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；
2、多種結構形式，可滿足不同要求。無***害，易讀數，堅固耐震。
3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。
4、抽芯式溫度計可不停機短時間維護或更換機芯。
5、一體式有軸向型、徑向型、135o型、萬向型等品種齊全，適應于各種現場安裝的需要。
五、技術參數：
1、執行標準：JB/T8803-1998  GB3836-83；
2、標度盤公稱直徑：60，100，150；
3、精度等級：（1.0），1.5；
4、熱響應時間：≤40S；
5、防護等級：IP65；
6、角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7、回差：雙金屬溫度計回差應不大于基本誤差限的******值；
8、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2。

六、注意事項：
1、在保管、安裝、使用及運輸過程中，盡量避免碰撞保護管，禁止讓保護管彎曲、變形。
2、安裝時，嚴禁扭動儀表外殼。
3、儀表應在-30℃～80℃的環境溫度內正常工作。
4、儀表經常工作的溫度能在刻度范圍的1/2～3/4處。
5、保護管浸入被測介質中長度須***大于感溫元件的長度，這樣做是為了保證測量的準確性。
6、不要用于敞口的容器中的介質測量。
7、使用過程中要注意檢查，時間大概在在6個月左右。

七、測溫范圍：

備注：
1、溫度表的插入深度L須***大于Lmin，L可供選擇的系列為：100，150，200，250，300，400，500，750，1000，1250，1500，2000等，也可根據用戶需要特制。
2、保護管直徑為Φ6、Φ8的該系列溫度計，其時間常數不超過40秒，直徑為Φ10時，時間常數不超過30秒。
3、保護管采用不銹鋼1Cr18Ni9Ti制造，在常溫下zui高工作壓力為6.4MPa。

八、外形及尺寸：

九、具體型號名稱說明：

十、選型編碼：

十一、設計及訂貨須知：
請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
