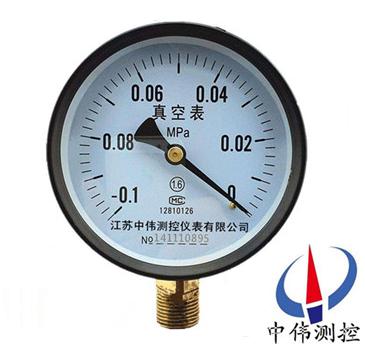

真空壓力表

•

真空壓力表應用于輸送氣體，液體的管道及容器中測量無爆炸危險，無結晶體，不凝固體及對合金不起腐蝕作用的液體，氣體，蒸汽等介質的壓力大小。具有體積小，性能安全可靠，顯示清晰等優點。

一、產品概述：
YZ-100系列真空壓力表是以大氣壓力為基準，用于測量小于大氣壓力的儀表。壓力真空表：以大氣壓力為基準，用于測量大于和小于大氣壓力的儀表。
壓力有兩種表示方法：一種是以******真空作為基準所表示的壓力，稱為******壓力；另一種是以大氣壓力作為基準所表示的壓力，稱為相對壓力。由于大多數測壓儀表所測得的壓力都是相對壓力，故相對壓力也稱表壓力。當******壓力小于大氣壓力時，可用容器內的******壓力不足一個大氣壓的數值來表示。稱為”真空度”。
它們的關系如下：******壓力=大氣壓力+相對壓力；真空度=大氣壓力—******壓力；我國法定的壓力單位為Pa（N/㎡），稱為帕斯卡，簡稱帕。由于此單位太小，因此常采用它的10^6倍單位MPa（兆帕）。

二、工作原理：
YZ-100系列真空壓力表是由測量系統（包括接頭、彈簧管、齒輪傳動機構）、指示部分（包括指針、度盤）、表殼部分組成。其工作原理是基于彈性元件- 彈簧管變形。當被測介質由接頭進入彈簧管自同端產生位移，此位移借助連桿經齒輪傳動機構的壓力傳遞和放大、使指針在度盤上指示出壓力。

三、應用場合：
YZ-100系列真空壓力表是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表，應用極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特性，使得機械式壓力表得到越來越廣泛的應用。

四、主要特點：
1、性能穩定，測量精度較高，反應速度較快。
2、屬******，精度0.5級以上的可作為標準使用。
3、測量的是總壓力，包括氣體和蒸汽的壓力。
4、測量的結果與氣體種類、成分及其性質無關。
5、測壓過程中，本身吸氣和放氣很小，不會對被測氣壓產生影響。
6、內部沒有高溫部件，不會使油蒸汽分解。
7、若選用耐腐蝕材料制造，可測量腐蝕性氣體壓力。
8、結構牢固，而且便于密封和安裝。
9、操作簡便，不需調整，但需要定期校驗。

五、使用注意事項：
是一種常用的測量壓力表，在很多的領域當中都有一定的應用。使用注意事項例如測量的范圍、使用溫度等多種的問題。
1、使用時環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20℃時，須計入溫度附加誤差。
2、使用時須***垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、使用時正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量zui低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或生產廠家維修。
5、使用時應避免震動和碰撞，以免損壞。

六、技術參數：

七、選型編碼：

八、設計及訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、介質密度、測量范圍、安裝方式情況等。
售后服務承諾：
1、我公司所售壓力表系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
