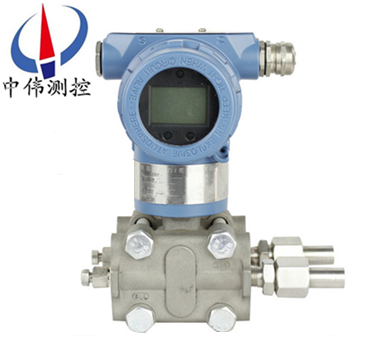

防爆高靜壓差壓變送器

•

防爆高靜壓差壓變送器是引進國外xj****技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，該產品具有設計原理xj****、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完

一、產品概述：

ZW3351HP系列防爆高靜壓差壓變送器用于高工作壓力環境下測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。3051HP可與HART手操器相互通訊，通過它們進行設定、監控等。 它選用高靜壓膜盒，所謂靜壓就是當壓力變送器兩側所加壓力相同時其輸出電流應為4mA，但普通差壓變送器當兩側壓力同時增大到25MPA以上其輸出難以保證在4mA。

二、工作原理：

ZW3351HP系列防爆高靜壓差壓變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。

三、應用場合：

ZW3351HP系列防爆高靜壓差壓變送器可在工作壓力32Mpa下測量差壓，由于具有32Mpa的耐工作壓力和過載保護，確保了變送器能在高靜壓系統中得到可靠的應用。差壓變送器主要用于測量液體、氣體或蒸氣的差壓、壓力、液位和密度，然后將其轉換成4—20mA.DC信號輸出。

四、主要特點：

1、準確性高，穩定性好，二線制輸入（特殊可四線制）；

2、固體元件，接插式印刷線路板；小型，重量輕，堅固抗振；

3、量程，零點外部連續可調；正遷移可達500%，負遷移可達600%；

4、阻尼可太調；單向過載保護特性好；

5、無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；

6、接觸介質的膜片材料可選擇；（316L、TAN、HAS-C、MONEL等耐腐蝕材料）；

7、防爆結構，全天候使用；智能HART現場總線協議。

五、技術參數：

性能規格：（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）

1、參考精度：

①數字、智能：±0.1%校驗滿量程。

②模擬、線性：±0.2%校驗量程。

2、穩定性：

①數字、智能：6個月，±0.1%URL。

②模擬、線性：6個月，±0.2%URL。

3、環境溫度影響：

①數字、智能：零點誤差：±0.2%URL/56℃、總體誤差：±（0.2%URL+0.18%校驗量程）/56℃。

②模擬、線性：零點誤差：±0.5%URL/56℃、總體誤差：±（0.5%URL+0.5%校驗量程）/56℃。

4、振動影響：在任意軸向上，200Hz下振動影響為±0.05%URL/g。

5、電源影響：小于±0.005%輸出量程/伏特。

6、負載影響：沒有負載影響，除非電源電壓有變化。

7、電磁干擾/射頻干擾（EMI/RFI影響）：由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。

8、安裝位置影響：

在31027kPa靜壓下，為±0.2%URL。零點誤差可在線通過調零修正。可修正至±0.25%輸出讀數/6895kPa。

功能規格：

1、測量范圍：

差壓：0-1.3～6890KPa。

靜壓：25、32MPa。

2、零點與量程：

①數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整；

②模擬、線性：量程和零點連續可調。

3、零點正、負遷移：零點負遷移時，量程下限須***大于或等于-URL；零點正遷移時，量程上限須***小于或等于+URL。校驗量程須***大于或等于zui小量程。

4、輸出：

①數字、智能：4～20mA DC，用戶可選擇線性或平方根輸出。數字過程變量疊加在4～20mA 信號上，可供采用HART協議的上位機使用。

②模擬、線性：4～20mA DC，與過程壓力成線性。

六、安裝要求及注意事項：

1、安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。

2、變送器應安裝于通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免陽光照射和雨淋，避免變送器性能降低或出現故障。

3、變送器屬精密儀器，安裝時忌強力沖擊、摔打。

4、按接線圖正確連接。

5、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。切勿松動電纜引出端的密封螺帽，避免潮氣進入。

七、選型編碼：

八、設計選用及訂貨須知：

1、ZW3351系列變送器型號可根據選型規格表按需要確定。

2、選型規格表中的數字、符號須***填寫清楚、準確無誤。

3、如有正負遷移，須***注明, 遷移量數值。

4、差壓變送器如需配三閥組、節流裝置，需另行注明。

5、變送器根據用戶規定的量程校驗。如果用戶無規定，變送器調校至***大量程，這種校驗將在室溫、常壓下進行。

6、需要標注工位號時，應在訂貨時注明。
