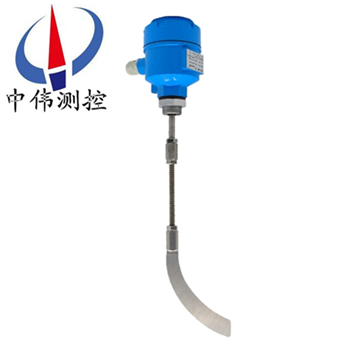

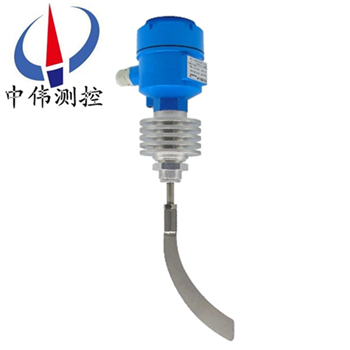

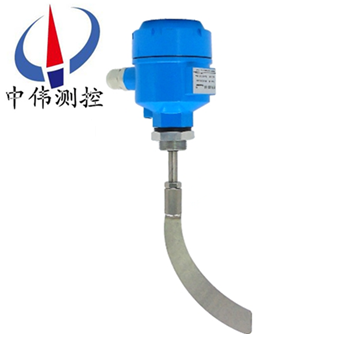

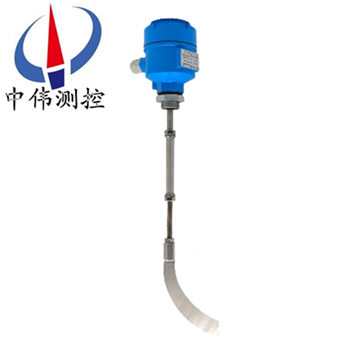

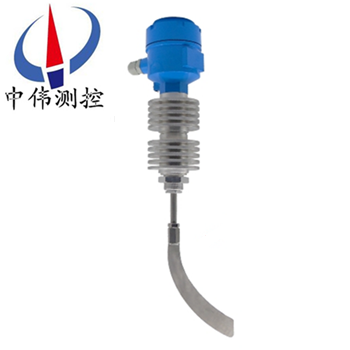

彎刀型阻旋料位開關

•
•
•
•
•

彎刀型阻旋料位開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等優點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為

一、產品概述：

ZW-UZK系列彎刀型阻旋料位開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力強、輕便易裝、輸出觸點容量大等優點。針對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。

ZW-UZK系列阻旋料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。針對不同比重的物料扭力大小可以調節。

二、工作原理：

ZW-UZK系列彎刀型阻旋料位開關的工作原理是利用永磁電機帶動葉片旋轉，當被檢測物料上升至葉片位置時，葉片轉動受阻，將該阻力傳至接線盒內的檢測裝置，檢測裝置則向外輸出一個開關信號，并切斷電源使葉片停止轉動。

當料位下降時，葉片阻力消失，檢測裝置便依靠彈簧的拉力恢復到原始狀態，針對不同的物料比重調整彈簧拉力，比重大時調整彈簧拉力到強或***強，反之則調整至弱或***弱。

三、應用場合：

ZW-UZK系列彎刀型阻旋料位開關通常在化工、塑料、水泥、制藥、飼料、食品等行業中得到廣泛使用，以實現對物位的控制和報警等功能。

四、主要特點：

1、全密閉性，屋外亦可使用

2、******的油封設計可防止粉塵沿軸滲入

3、扭力穩定可靠，切扭力大小可調整

4、輕巧，安裝容易

5、葉片承受過重的負荷，馬達回轉機構會自動打滑，保護不受損害

6、不必從桶槽上整組拆除，即可輕易的檢查維修內部的零件

五、技術參數：

1、電源：220VAC/110VAC/24VAC 50Hz/60Hz

2、功率：3W

3、觸點容量：8A /250VAC SPDT

4、工作溫度：-10~80℃（特殊訂制***高可達400℃， 原裝進口可達1000℃）

5、葉片轉速：逆時針1rpm

6、旋轉力矩：1N.m

7、適用物料比重：≥0.4g/cm3

8、防護等級：IP65

9、葉片材質：SUS304

10、出線口:M20×1.5

六、安裝注意事項

1 、安裝前請確認電源電壓是否與標識上面的電壓一致。

2 、應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3 、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母須***鎖緊，如有條件可加防雨罩等。

4 、安裝前確認水平安裝還是垂直安裝。

5 、水平安裝時葉片與水平向下呈10 ～20° 的夾角安裝，以減少物料的沖擊。

七選型編碼：

八設計選用及訂貨須知：

1、請說明被測介質、密度、粒度、料倉壓力、溫度、料倉高度；

2、安裝方式可側裝也可垂直安裝。高量程垂直安裝時，用戶可根據測量深度訂購加長軟袖（適用于1米以上量程）；

3、檢測葉片規格，出廠時一般是按沙石類物料的比重配套的。如被測介質比4、重較輕，應使用較大面積的葉片（訂貨時請注明）；

5、被測介質溫度為80-300℃時，請選購高溫型（訂貨時請注明）；

6、易爆粉塵（如面粉加工儲藏）環境，請選購防爆型（其安裝方式同上）。

九、售后服務承諾：

1、我公司所售料位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
