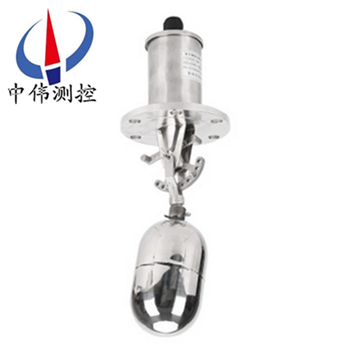

普通型浮球液位控制器

•
•

普通型浮球液位控制器是通過磁感應來實現感應水位，液位的作用。浮球內配有磁鐵，而塑膠本體內這裝有進口的干簧管或者叫磁簧開關，干簧管上接兩根線出來，一般除去在塑膠本體或者不銹鋼本體里的是350mm。干簧管

一、產品概述：

ZW-UQK系列普通型浮球液位控制器是采用直浮子驅動開關內部磁鐵，它簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。 浮球開關是一種結構簡單、使用方便、安全可靠的液位控制器。它比一般機械開關速度快、工作壽命長；與電子開關相比，它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。

二、工作原理：

ZW-UQK系列普通型浮球液位控制器是由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開.  液體都有浮力，而浮球系統（一般都有相應的輔助設備）是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的行程開關（或其它微電子設備），從而使行程開關發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。

三、應用場合：

ZW-UQK系列普通型浮球液位控制器適用于各種工業設備、家用電器等油、水類機器。不銹鋼浮球開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、信號遠傳、開關報警，可適用于各種衛生、環保、有毒、帶濃酸堿腐蝕性強介液體使用。而塑料PP浮球則主要應用于熱水的家電或機械里面，如熱水器，飲水機，洗碗機，電熱水，油壓機，空壓機，及配套其他機械設備等。

四、主要特點：

1. 既可水平那安裝于桶槽側壁，也可垂直安裝于桶槽頂部；

2. 其結構簡單，性能穩定可靠，安裝方便；

3. 控制部分與所測液體介質******隔離，可使用與高溫，高壓環境；

4. 多材質、連接方式可滿足不同環境需求；

5. 應用范圍廣：食品，醫藥，化工，電子，船舶，水處理等行業、

五、技術參數：

額定電流：16A-120VAC；10A-300VAC；0.6A-150VDC；

觸點輸出：兩個獨立的SPDT觸點；

觸點材質：純銀（Ag）；

本體材質：精密氧化鋁陶瓷；

開關外殼：壓鑄鎂鋁合金表面亞光聚亞***酯涂層；

額定溫度：標準型：-40~250°C；

高溫型：≤370°C；

壓力等級：ANSI Class150、300、600、900LB、PN1.0；

過程連接：法蘭連接DN50、80、100；2'~4〞ANSI；

介質密度：≥0.40g/cm3；

電氣接口：M20×1.5、1/2'NPT 內螺紋；

防爆等級：本安型:ExiaIICT1~T6 隔爆型：ExdIIBT1~T6；

防護等級：IP65。

六、液體介質性質與浮球關系：

1、液體比重不同時，浮球的動作位置將會有所變動，一般比水小時，浮球浸在液體中部分將相對增多。

2、浮球開關產品參考比重以水（SG=1）所以使用時在選用浮球時須考慮液位的比重，一定大于浮球規格所標示，否則，浮球開關無法浮動。

3、粘度高不會干涸的液體，一般應選用外徑較大的浮球。

4、浮球開關是使用磁鐵來感應磁簧開關，因此被測液位應無鐵屑，否則會影響浮球隊開關的正確動作。

七、選型說明：

請依照被測物之使用溫度、壓力、比重、耐酸堿等特性，選用上表所列各種規格的浮球。

1、溫度：PVDFzui高溫度為120℃，PPzui高為80℃，SUS304/316zui高為200℃。

2、壓力：塑膠類浮球耐壓zui大5kg/cm2，SUS浮球耐壓zui大30kg/cm2。

3、粘著：應選用球大、比重小的浮球才能克服液體表面張力。

4、化性：塑膠材質適用于酸堿場所，如有溫度考慮時應選用PVDF。

5、油精：應使用金屬材質。

6、比重：浮球比重SG須***小于被測液體，否則浮球浮不起來。

7、電壓：220VAC 電流：0.7A。

八、安裝方法：

1、安裝應遠離進（出）水口，以免水的波動造成誤動作；

2、安裝在有攪拌的區域，可安裝防波管或擋板；

3、接線盒入線口需朝下；

4、控制線路負載不能超負載使用（小于接點容量使用）；

5、浮球及其連桿部分上下移動的角度（與水平線）為±14度，當浮球處于水平位置時開關動作；

6、安裝時需注意與之配合的連接管長度與孔徑尺寸，以保證浮球的浮動范圍。

注：浮球及連桿部分總長度允許有一定的誤差。

八、注意事項：

1、定期清理連桿及浮球上的雜物及污垢（周期視水質而定）；

2、定期檢查各連接部件是否牢固；

3、應考慮液體的比重，以保證浮球能順利浮動；

4、控制線路負載不能超載使用（小于接點容量）；

5、接線盒電氣接口須***朝下；

6、酸堿性液體中請選用防腐性；

7、浮球與連接桿不得與容器過程連接管相碰。

十、規格數據表：

十一、選型編碼：

備注：請?jiān)敿?xì)寫明具體的過程連接方式，尺寸及動作點位置。

十二、設計選用及訂貨須知：

1、液面開關裝置型號規格；

2、測量范圍；

3、工作壓力、溫度；

4、控制裝置材質；

5、特殊要求協商；

6、液位裝置是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。

售后服務承諾：

1、我公司所售液位開關系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
