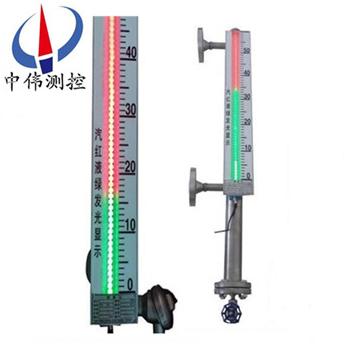

智能高亮雙色液位計

•

智能高亮雙色液位計選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品

一、產品概述：

ZW-ZDS系列智能高亮雙色液位計選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管裝置，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品更具系列化，智能化。全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄露、無盲區，顯示醒目，讀數直觀，且測量范圍磊，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選 配液位變送器，將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示、記錄與控制，與計算機系統直接通訊。

二、工作原理：

ZW-ZDS系列智能高亮雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。

三、應用場合：

ZW-ZDS系列智能高亮雙色液位計選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬準信號，實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。本系列產品廣泛用于電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程 中，各種塔、罐和鍋爐設備的液位測量與控制。

四、主要特點：

1、設計簡單。緊湊。堅固可靠。壽命長。無維護工作量，能長年在戶內。外安裝使用：

2、******的現場。遠傳一體化結構，使工業自動化管理變的更輕松方便；

3、******的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目；

4、******的進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業遠程清晰監控；

5、測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上******隔離的；

6、工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa;

7、工作溫度范圍寬，適用于從-160~+530℃；

8、廣泛用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量；

9、各型號均可選配磁性限位開關，實現高低液位自動控制或報警；

10、各型號均可選配4~20mADC液位變送器，實現遠距離集中測量與控制。

五、技術參數：

1、安裝方式：垂直安裝（zui大偏差為≤30）；

2、測量范圍：0-150-6000mm（大于6000mm可協商訂貨）；

3、介質密度：0.4-2.0g/cm3；

4、工作溫度：-160～530℃；

5、跟隨速度：≤0.08m/s；

6、浮子材質：304、PTFE/304外襯PTFE、鋁、鈦；

7、LED顯示器：低亮型，高亮型，霧狀散光型三種可選；

8、主導管材質：304；1Cr18Ni9Ti；316L;304內襯PTFE;鈦；PP;PTFE（聚四氟乙烯）；

9、連接法蘭：DN15～DN50（HG20592-97法蘭標準），高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊；

10、法蘭材質：碳鋼、304、316L。

六、其他參數：

1、電源電壓：DC24V,AC36V,AC220V；

2、準確度：≥10mm；

3、工作壓力：-0.1～42 MPa；

4、環境振動：頻率≤25Hz 振幅≤0.5mm；

介質粘度：≤0.4Pa.S；

5、排污閥：不銹鋼球閥、針型閥；

6、主導管直徑：Φ48、Φ57、Φ62mm。

七、附加功能選擇頂：

液位變送器：

輸出電流：4～20Madc（二線制）

分辨率：±1cm 負載電阻：500Ω（24VDC供電時）

傳送距離：>3000m 工作電源：12～36VDC

智能液位變送器：

輸出類型:RS485數據輸出和一路4～20mADC任意連接

分辨率：0.1%F.S 負載電阻：0～36VDC

八、保溫形式：

蒸汽夾套和水循環夾套，是在液位計主導管外增加一層筒體，供蒸汽、循環水或?qū)嵊土魍ā?nbsp;

真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。

雙層夾套，一般是指在蒸汽般熱夾套外再做一層真空夾套。

電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。

九、安裝方位：

雙色液位計顯示部位安裝方位可任意改變：

1、左側安裝；

2、左側600安裝；

3、標準安裝；

4、右側600安裝；

5、右側安裝。

十、安裝與使用：

1、將本液壓計法蘭與容器法蘭夾上密封墊聯接好，擰緊螺栓。

2、傳感器 排污法蘭打開、放進浮子。注意：浮子磁鋼一端向上，不可倒置。

3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。

4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的場合，比武緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。

6、排污、上水，觀察水位顯示、高、低水位報警是否正常，若無異常現象，即可投入使用。

十一、選型編碼：

十二、設計選用及訂貨須知：

1、型號規格；ZW-ZDS系列雙色液位計；

2、被測介質名稱：介質密度；

3、儀表測量范圍：也可稱為公稱長度；

4、工作壓力：承受壓力；

5、工作溫度：測量液體的***低、***高溫度；

6、材質要求：接液材質；

7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

8、法蘭標準：法蘭的公稱通徑，使用的法蘭DN20或DN25；

9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳等。

售后服務承諾：

1、我公司所售液位計系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
