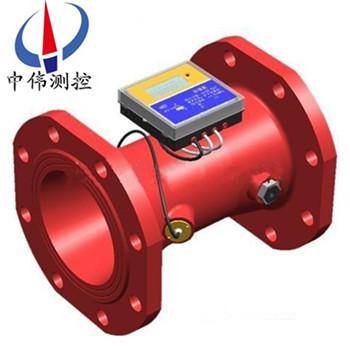

超聲波熱量表50-300

•

超聲波熱量表50-300是用于測量及顯示水流經熱交換系統所釋放或吸收熱量的儀表，熱量表是安裝在熱交換回路的入口或出口，是用于測量及顯示水流經熱交換系統所釋放或吸收熱量的儀表，熱量表是安裝在熱交換回路的

一、產品概述：

ZW-LCR-G系列超聲波熱量表具有結構緊湊、安裝方便等特點。本產品采用優質壓電陶瓷換能器，保證了高準確度和穩定性；無任何機械運動，無磨損，不易受惡劣水質影響且維護費用低；可水平或豎直安裝，可旋轉的表頭能滿足任何視角的讀數要求，安裝時可根據用戶不同需要安裝在進水管道或回水管道上（需預先選定）；冷熱兩用（采暖、制冷）型熱表可根據實際使用情況智能判斷采暖或制冷狀態并分別進行計量。可根據用戶不同的需要添加M-BUS、RS485接口來實現遠程自動抄表功能，便于集中管理。

二、工作原理：

ZW-LCR-G系列超聲波熱量表是用于測量及顯示水流經熱交換系統所釋放或吸收熱量的儀表，超聲波熱量表是安裝在熱交換回路的入口或出口，用以對采暖設施中的熱耗進行準確計量及收費控制的智能型熱量表。其工作原理是在熱交換系統中安裝熱量表，當水流經系統時，根據流量傳感器給出的流量和配對溫度傳感器給出的供回水溫度，以及水流經的時間，通過計算器計算并顯示該系統所釋放或吸收的熱量。

三、顯示功能：

ZW-LCR-G系列超聲波熱量表連續按壓熱能表面板上的鍵，熱能表循環顯示：累計熱量、累計流量、累計冷量（冷/熱量表具備）、進水溫度。回水溫度、進回水溫度差、瞬時流量、工作時間、表號、軟件版本。長按可進入二級檢測菜單，熱能表循環顯示：累積熱量、累積流量、瞬時流量、進水溫度、回水溫度、檢查脈沖。

四、主要特點：

1、超聲波時差法測量，流量測量準確度高；

2、測量機構無機械運動部件，******磨損，使用壽命長；

3、防堵性好，適應國內水質，維護費用低；

4、進回水管道任意安裝，便于施工；

5、積算儀******式結構，可調整視角方向，便于計數；

6、水平、垂直、傾斜任意安裝，且無直管段要求；

7、關鍵零部件：PT1000、積算儀芯片等采用德國進口，長期工作穩定性好，準確度高；

8、管道振動不影響計量；

9、直通式超聲波通道，信號不受干擾；

10、極低的壓力損失；

11、標配M-BUS總線和RS485通訊接口，方便實現數據遠傳和集中控制；

12、錯誤自診斷功能，在非正常狀態下，有錯誤信息提示功能，確保安全準確；

13、超低功耗設計，電池壽命可達6年以上；

14、帶電池低電量提醒功能。

15、一體式結構，外形美觀；單鍵設計，操作簡單，讀數方便。

16、具有防塵、防潮、防水、防拆卸等功能。

五、技術參數：

1、重 復 性：優于±0.5%；

2、測量周期：默認3秒（1-31秒可選）；

3、操 作：磁性操作棒，內部雙按鍵；

4、信號輸出：RS232、RS485、4-20mA、M-BUS、脈沖輸出可選；

5、通信協議：標準M-BUS及索尼卡擴展協議；

6、流速：低始動流量zui低可測液體流速0.01米/秒；

7、適用溫度：介質溫度0℃-160℃，環境溫度-40℃-80℃（LCD顯示器-25℃-60℃）；

8、溫度探頭：鉑電阻PT500或PT1000；

9、小口徑熱表溫度范圍：0-105℃；

10、大口徑熱表溫度范圍：0-160℃；

11、防護等級：IP68 ；

12、供電方式：3.6V鋰電池可工作6年，選配電池可工作10年以上，電壓2.6V時工作正常

DC24V（兩線制）；

13、功耗：測量周期3秒，管徑100mm時平均功耗為0.55mW ；

測量周期1秒，管徑100mm時平均功耗為1.65mW空管時自動進入省電工作模式，功耗降低至30%，可延長電池壽命。

六、熱表構成：

熱表由流量傳感器、配對溫度傳感器和計算器構成。熱表進水口宜安裝過濾裝置。

1、計算器（積分儀）

接收來自流量傳感器和配對溫度傳感器的信號，進行熱量計算、存儲和顯示系統所交換的熱量值的部件。

2、流量傳感器（流量計）

安裝在熱交換系統中，用于采集水流量并發出流量信號的部件。

3、配對溫度傳感器（配對鉑電阻）

在同一個熱表上，分別用來測量熱交換系統的入口和出口溫 度的一對計量特性一致或相近的溫度傳感器。

七、施工安裝注意事項：

1、當使用分體式熱量表時，積分儀與流量傳感器的距離不宜超過10m。

2、氣泡對準確測量干擾很大，安裝時要求有良好的排氣措施。

3、流量傳感器的安裝.

1) 熱量表用流量傳感器可安裝在采暖供、回水管上。

2) 熱量表用流量傳感器應安裝在直徑等于其公稱直徑的管道上，并且在前端和后端分別設置規定長度的直管段（由產品樣本提供，一般表前為公稱直徑20~30倍的直管段，表后為公稱直徑10倍的直管段）。

3) 在安裝流量傳感器時應考慮留出便于讀數和維修的空間。

4) 安裝流量傳感器時應注意水流方向，并在流量傳感器前后設置隔離閥。

5) 流量傳感器宜安裝在水平位置，表頭垂直朝上；流量傳感器前端應安裝過濾器。

4、溫度傳感器的安裝

1）溫度傳感器須***安裝在流量傳感器規定的直管段以外；安裝溫度傳感器管道處的水溫須均勻。在安裝與流量傳感器處于同一根管上（供水管或回水管）的溫度傳感器時，將它安裝在流量傳感器的后端（下游）；

2）溫度傳感器不宜安裝在管道較高的位置上（可能不充滿液體），而且距離zui近的可能分流處保持一定距離d (以避免所造成的水溫不均勻現象），該d 值的大小由生產廠家提供。

3）確定溫度傳感器插入管道的深淺，應以使其中熱敏元件位于管道中心并偏下的位置為原則。

4）在溫度傳感器的護套近旁，宜安裝另一只護套，用于插入檢測用的標準溫度計。

5、積分儀的安裝

1）積分儀所處位置的環境溫度不能超過生產廠家標明的溫度范圍。

2）積分儀與各個部件之間的連接線、電纜及連接方式，按照生產廠家規定。

3）如果積分儀需要外部電源，須***符合生產廠家提供的有關電器參數和接線圖的要求。

八、參數對照表：

九、設計選型訂貨須知：

訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量（流速）范圍管道通徑和被測管網情況等。如有疑問請致電本公司技術或銷售經理。

售后服務承諾：

1、我公司所售超聲波熱量表系列產品在十二個月以內出現質量問題的，負責免費維修。

2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。

3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。

4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。

5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
