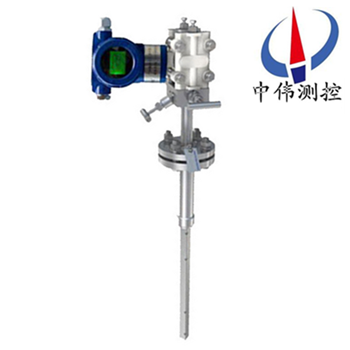

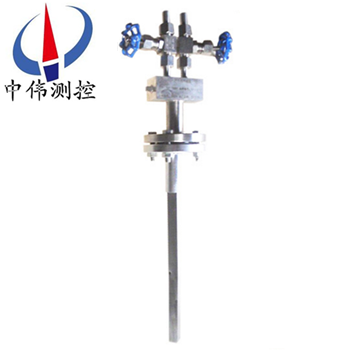

威力巴流量計

•
•

威力巴流量計是運用差壓式的原理設計生產的一種新型插入式流量測量儀表，由一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統,也可與控制系統或計算機聯網，進行流體流量測量與控制。威力巴傳感器集中地反

一、產品概述：

ZW-WLB系列威力巴流量計采用了******符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比******程度的傳感元件。 由一體化威力巴傳感器、差壓變送器和積算儀等組成流量測量系統，也可與控制系統或計算機聯網，進行流體流量測量與控制。威力巴傳感器集中地反映均速管流量傳感器的z新研究成果。

威力巴流量傳感器是xj****的差壓式流量測量技術，采用了******符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比******程度的傳感元件。

威力巴適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0%，重復性達± 0.1%。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。

二、工作原理：

ZW-WLB系列威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行測量。在管道中插入一根威力巴傳感器, 當流體流過傳感器時，在其前部迎流方向產生一個高壓分布區，在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對 一般為三對取壓孔，分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1和P2 分別引入差壓變送器, 測量出差壓 △P=P1-P2，△P反映流體平均速度的大小，以此可推算出流體的流量。

當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威力巴均速流量探頭能準確地檢測到由流體的平均速度所產生的平均差壓。威力巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。

三、應用場合：

ZW-WLB系列威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質：

1、氣體/液體/蒸汽；

2、天然氣/冷卻水/飽和蒸汽；

3、壓縮空氣/鍋爐水/過熱蒸汽；

4、燃氣/除鹽水；

5、氣體碳氫化合物/液體碳氫化合物；

6、熱空氣/低溫液體；

7、發生爐氣體/導熱液體。

四、威力巴傳感器的的特點：

1、穩定的信號；

威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。

2、******的長期高精度；

威力巴能夠保證精度的長期穩定，這是因為：

a、它不受磨損、污垢和油污的影響。

b、結構上沒有可移動部件。

c、設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。zui重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。

3、安裝費用低；

a、只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。

b、應用專用工具，可以實現帶壓在線安裝。

c、全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。

4、非常低的運行費用；

a、它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是zui低的。

b、威力巴流量計只產生非常低的*性壓力損耗，典型的少于0.7KPa

c、一個孔板元件所產生的*性壓力損耗超過14KPa

d、與孔板比較，威力巴的能量損耗降低了95。

5、連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵：

a、當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取

壓孔。

b、當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。

c、系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

d、介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

五、應用新技術：

威力巴采用了******符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比******程度的傳感元件。******的設計帶閥門的接頭威力巴全新的設計理念提供一個全新的概念，在儀器的接頭處內置儀表截止閥。

1、使安裝和維護更加簡單；

2、減少裝配部件的數量，使硬件連接；

3、成本降低；

4、快捷的安裝系統；

5、快捷插入和拔出；

6、密封驅動系統能夠避免損壞元件；

7、能夠分別應用于多個探頭的安裝；

8、全部安裝不超過1 小時。

六、主要特點：

1、可測量多種介質，應用范圍廣泛；

2、精度高、量程比大；

3、探頭取壓孔本質防堵；

4、測量信號穩定、波動小；

5、管道壓損低；

6、******高強度的單片雙腔結構；

7、安裝費用低，基本免維護；

8、可以在線安裝和檢修。

七、技術參數：

1、適用管徑：8mm～30000mm；

2、測量精度：±0.5%～±1.0%；

3、重復精度：±0.1%；

4、適用壓力：0～25MPa，特殊應用可達40Mpa；

5、適用溫度-100℃～500℃，特殊應用可達800℃；

6、測量上限：根據工藝要求及探頭強度而定；

7、測量下限：取決于測量z小差壓要求，低于z小差壓時，可采用特殊設計來滿足要求；

氣體，z小差壓0.026KPa，流速4.5m/s；

液體，z小差壓0.260KPa，流速0.6m/s；

蒸汽，z小差壓0.400KPa，流速9.7m/s；

8、量程比：在保證精度為±0.5%～±1.0%時，量程比10：1，特殊場合可達60：1；

9、適用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體；

10、直管段要求：通常情況下前7D，后3D保證測量精度±0.5%～±1.0%。

八、探頭的設計特點：

威力巴流量計截面形狀的探頭能產生準確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

威力巴探頭防堵塞設計：

探頭以其******的防堵設計，******擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。

的******設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

九、投運和維護：

投運前的準備工作：

1、傳感器安裝正確：

完成傳感器在管道上安裝后，投運前須***認真檢查，要求焊接牢固，方向正確，嚴格不泄漏，插入深度恰當等。

2、儀表調校：

傳感器配套儀表有差壓變送器和智能流量積算儀 （ 還可能有壓力變送器和溫度變送器）等。都須***經檢驗和調校后，方可投入使用。儀表的測量范圍要符合傳感器和被測介質的要求。例如被測空氣大流量 Qmax=5000m3/h, 經計算算出傳感器產生的差壓zui大值

△Pmax=0.6Kpa，則差壓變送器的測量范圍應調校為 0~0.6KPa, 對應輸出4~20mADC電流信號。對于通用型流量積算儀 , 應該按實時的流量范圍、差壓范圍、介質密度、溫度、壓力、流量運算要求等，事先編程組態輸入積算儀，務必使積算儀能正確運算和顯示流量。

3、儀表接線正確：

傳感器與差壓變送器、流量積算儀等組成測量系統，配套儀表的電源線，儀表之間的信號輸出與輸入線，控制與報警聯線等，在各個儀表的接線板 （ 又稱端子板） 上都有明確的標記，須***正確認別和選擇使用，投運前對儀表接線要反復檢查無誤。為了做好投運前的準備工作，除了認真閱讀《使用說明書》外, 還應該閱讀《差壓變送器使用說明書》、《智能流量積算儀使用說明書》等資料，遵從說明書的指導進行工作。

流量計的投運工作：

1、測量系統關閉：

投運準備工作已完成，被測介質充滿工藝管道流動，傳感器測量系統暫時處于關閉狀態，這時應使三閥組的平衡閥處于開啟狀態，高壓閥 P l 和低壓閥 P2處于關閉狀態。配套儀表處于供電狀態，預熱約 15 分鐘。

2、測量系統開啟：

儀表預熱后，開啟測量系統。在三閥組上打開 Pl 閥和 P2 閥，平衡閥仍處于開啟。這時，差壓變送器己充入被測介質 （ 氣體或液體 ），打開變送器上的排污閥，迅速排出臟液或氣體后關閉。然后關閉三閥組上的平衡閥，變送器即進入差壓測量狀態。輸出與差壓△ P 對應的信號電流 I △P 從信號電流值 （m A） 可算出差壓△P 值 （KP a ） 。流量積算儀也進入工作狀態 , 顯示出被測介質流量。

如果上述工作均順利，流量計工作正常，投運工作便完成，交付生產使用。

維護：

威力巴一體化傳感器免維護。配套的二次儀表日常維護量很小，只需作些零點檢查、量程檢驗的等日常維護。但是，對某些場合，被測介質的使用條件與設計條件偏離較大時，就需作些現場參數修正等工作。舉出幾種情況如下：

1、生產過程不連續，時停時開的場合。應注意流量計維護。當生產過程停產時，應該將三閥組的平衡閥打開，高壓閥 P l 和低壓閥 P2 關閉，差壓變送器處于無差壓輸入狀態。當生產過程恢復時，應重新將 P 1和 P2 打開后。關閉平衡閥，差壓變送器恢復有差壓輸入測量狀態。

2、對于某些含塵量多的被測介質，例如粗煤氣 （ 未清洗 ） 、工業用水 （ 含砂） 、潮濕氣體 （含塵） 等，預計可能堵塞探頭取壓孔時，應定時進行吹洗。吹洗方法用壓縮空氣引入傳感器反吹，把高壓孔和低壓孔粘上的塵粒吹掉，防止堵塞現象發生。每次吹洗時間不超過30秒，在這段時間應把通向差壓變送器的引壓管路關閉，吹洗完畢再重新開啟。在個別不允許吹入壓縮空氣的場合，例如高溫煤氣，則可用蒸汽進行吹洗。

十、在線安裝拆卸型威力巴：

對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型迪爾巴。在線安裝拆卸型迪爾巴可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。

特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。

適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。

注意：在線安裝或拆卸時要滿足t≤120℃    P≤2.5MPa

十一、主要部件：

1、威力巴按管道直徑定制，用法蘭安裝在管道上，由不銹鋼精加工而成，根據用戶提供的各種參數，在高精度風洞實驗室模擬吹風，獲得的特性曲線及數據庫，供計算使用。

2、流量積算儀是顯示測量結果的二次儀表。通過導線與各變送器及溫度計相連，其主板裝有高級CPU及計算程序軟件，可利用其顯示窗口和切換按鈕進行設置、校準和各參數的顯示。

3、差壓變送器  將迪爾巴的差壓信號轉換成4-20mADC的模擬電流信號。

4、壓力變送器  在氣體流量的測量中提供壓力補償。

5、溫度變送器  在氣體流量的測量中提供溫度補償。

6、直流電源   為壓力變送器、差壓變送器和熱電阻溫度計供電。

十二、配套方案選擇：

1、 是根據測量介質和用戶使用的管道內徑、工作溫度、工作壓力及流量變化設計生產。

2、ZW-3051/1151DP系列差壓變送器或其它型號的差壓變送器

3、ZW-308系列壓力變送器或其它型號的壓力變送器

4、溫度變送器或其它型號的溫度變送器

5、ZW-XMJA系列流量積算儀或其它型號的流量積算儀

6、以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。

十三、裝置成套性：

1、均速管流量傳感器 1臺；

2、均速管流量傳感器使用說明書 1份；

3、合格證 1份；

4、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。

十四、威力巴流量傳感器的堵塞設計：

威力巴探頭的******設計******的擺脫了以往幾種均速探頭易堵塞、精度不高的特點，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。

剛開機時，流體在管道靜壓作用下， 進入彎管，很快形成了壓力平衡的狀態。當壓力 平衡狀態形成以后，流體在彎管進口處遇到高壓， 繞道而行，不再進入彎管中。

威力巴流量傳感器的高，低取壓孔實現本質防堵

一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是在背風的房子后面的原因。探針式流量計探頭的******防堵設計，再加上重力作用的自然下落，阻止了顆粒的進入，這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

連續工作的流量計從根本上杜絕了堵的可能，但是在以下情況下，仍要注意防堵：

1.當引壓管泄漏，探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

2.當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。

3.系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

4.介質中含有大量藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

十五、使用要求：

1、被測流體應充滿管道且流動穩定。

2、被測的流體應當是單相的，其相態不變，對于成分復雜的流體須與單一成分的流體類似時方能使用。

3、被測流體在實際工況下的ReD應大于3×104。

4、應保證傳感器前后直管段長度的要求。

5、管道內徑大于100㎜為好。

6、在傳感器前2D的管道內表面上，應清潔光滑。

十六、安裝要求：

安裝正確是確保威力巴達到設計精度的基礎，因此要特別提出安裝方面的要求：

1直管段長度要求。

2核實管道方向。威力巴組件插入管道后，調整INSTRUMENTHEAD的方向，使得方向箭頭與管道內的流體方向一致，與管道的方向夾角在±30 。

3水平管道安裝，測量氣體介質時，威力巴應安裝在管道上方，這樣可使引壓管內的冷凝液回流入管道。測量液體和蒸汽，宜安裝在管道下方，這樣可使氣泡回流入管道;垂直管道安裝，可安裝在繞垂直管道3600的任何地方。

4變送器的安裝位置。測量氣體介質時，變送器宜安裝在高于威力巴的位置;測量液體和蒸汽介質時，變送器宜安裝在低于威力巴的位置。

5威力巴的******設計從本質上防止了堵塞，但這是建立在工藝和威力巴組件正常運行基礎之上的。威力巴一旦堵塞，清理將是非常困難的，所以安裝威力巴要特別注意防堵。

a.引壓管泄漏，造成探頭高壓平衡區破壞，雜質直徑較小的顆粒可能進入取壓孔，為此要經常檢查引壓管。

b.工藝停車，由于分子的布朗運動，顆粒小的雜質可能進入取壓孔。若長期停用，應拆回保存。

c.工藝系統頻繁開停車，在高壓區形成瞬間，顆粒小的雜質可能進入取壓孔，日積月累會造成探頭的堵塞，這種情況選用威力巴要慎重，或者建立吹掃裝置，停車時進行反響吹掃。

十七、安裝注意事項：

威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。適用于氣體、液體和蒸汽的高精度流量測量。可安裝在任何平面上（水平、垂直、傾斜）在安裝過程中需考慮測量介質對引壓管線的影響。威力巴流量計在安裝過程中應該注意以下幾點：

1、測氣體的流量對于垂直管道，流量計可安裝在管道水平面，沿管道360度的任何位置上。而對于水平管道，流量計的引壓接頭須***位于管道中心線以下。

2、測液體的流量對于垂直管道，流量計可安裝在管道水平面，沿管道360度的位置上。而對于水平管道，流量計的引壓接頭須***位于管道的中心線以下。

3、測蒸氣的流量對于垂直管道周圍的水平面上，應該注意兩個正負壓引壓接頭應處于同一個水平面上。在差壓式流量計中威力巴的要求直管道長度是比較短的，這是此類流量計的一個優點。

十八、選型編碼：

例：ZW-WLB-M1-S1-Y133/4-SL-H-CS-A

說明：1、螺紋連接型；10#傳感器；圓管（外徑133mm，壁厚4mm）；探頭材質316L不銹鋼；水平管道安裝；管道材質為碳鋼；儀表接頭為螺紋連接接頭，側面開口。

十九、設計選用及訂貨須知事項：

1、被測介質名稱；

2、***大、常用、流量范圍（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、上限壓力（Mpa）、上下限溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。

售后服務承諾：

1、從合同簽訂之日起，我中偉公司對所提供的產品提供免費保養及維護服務,承諾終生維修服務；

2、江蘇中偉測控儀表有限公司的銷售經理將定期與客戶聯系，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供技術支持；

3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；

4、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨，中偉測控不收取任何的手續費，出現質量問題，承擔來回的運費。
