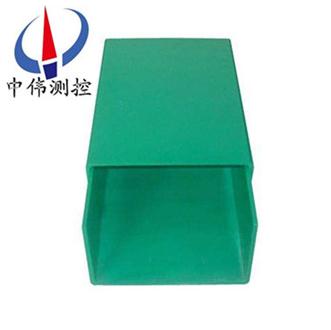

阻燃玻璃鋼電纜橋架

•

阻燃玻璃鋼電纜橋架采用xj****的技術和工藝，用優質樹脂、玻璃纖維紗等原材料制造而成，產品具有耐壓能力強、質量輕等優點。玻璃鋼電纜槽由于其所選材料具有較低的導熱系數及阻燃劑的加入使產品不僅具有耐火隔熱性、自

一、產品概述：

阻燃玻璃鋼電纜橋架采用xj****的技術和工藝，用優質樹脂、玻璃纖維紗等原材料制造而成，產品具有耐壓能力強、質量輕等優點。玻璃鋼電纜槽由于其所選材料具有較低的導熱系數及阻燃劑的加入使產品不僅具有耐火隔熱性、自熄性，而且具有很高的耐腐蝕性，同時還具有結構輕、耐老化、安全可靠等優點。玻璃鋼電纜槽內壁光滑，可以有效的保護電纜管不被破壞，且產品強度高、有韌性、耐腐蝕，可以長期保護電纜。

二、產品特性

1、有韌性，抗沖擊

抗沖擊性強，不彎曲形變。

2、內壁光滑

內部光滑無毛刺，能夠保護電纜不受到損壞，充分保護電纜。

3、質量輕

密度不大于2，僅為鋼材的1/4，鋁材的2/3。抗壓力是其他材料無法比擬的。

4、耐腐蝕

經過專門的工藝處理，能夠有效抵擋來自酸、堿、鹽等腐蝕性溶液的侵蝕。

5、絕緣性好

與金屬的電纜管相比，無渦流損耗和電腐蝕，絕緣性好，有利于電纜鋪設和運行。

6、耐候性好

具有良好的耐氣候性能，適應溫度 -40 ℃ 到 70 ℃ ，耐候性能******。

7、防水性能好

架對電纜的保護起著決定性的作用。具玻璃鋼電纜槽具有防水等功能，能夠防止水進入電纜里，影響使用。

8、使用壽命長

是由玻璃纖維紗與樹脂復合而成，且使用壽命可達50年之久。

9、綜合成本低

我公司的玻璃鋼電纜槽能使用壽命可達50年，有效的保護電纜，大大降低了綜合成本。

安裝步驟

1、安裝玻璃鋼電纜槽之前要在橋上設置支架，支撐架的大小隨選用玻璃鋼電纜槽規格而定，但間距不應過大，一般用角鋼制作。

2、將防火玻璃鋼電纜橋架放在支架上，位置確定后，即可在支撐架的位置上用手電鉆鉆透玻璃鋼電纜槽及支撐架，然后用螺栓擰緊，每個支撐架上鉆兩個孔，孔徑10mm，使用M8螺栓兩套。

3、在玻璃鋼電纜槽的接頭處應使用承插式接頭及接縫蓋板以使兩段玻璃鋼電纜槽連接成一個整體。

4、玻璃鋼電纜槽與路基電纜間的連接凡是可選用砼管或鋼管。

5、道路拐彎處用玻璃鋼電纜槽彎頭與電纜槽連接。

6、箱蓋與電纜槽用塑料螺栓和不銹鋼螺栓固定。

說明：
1、本圖尺寸以mm計
2、管箱尺寸為4000*308*190mm，接頭管箱尺寸為2000*370*240mm，箱蓋與箱體用塑料螺栓固定。
3、本圖是根據交通部公路科學研究所要求繪制，適用于高速公路。
4、鐵路拐彎處用玻璃鋼纜彎頭，與管箱連接。
5、鐵路是將管箱用三角鋼托架固定安裝在大橋的兩側。
6、為了方便運輸，可將U形槽梆成上口略大于底的樣形，此時應注意板尺寸與槽身吻合。
