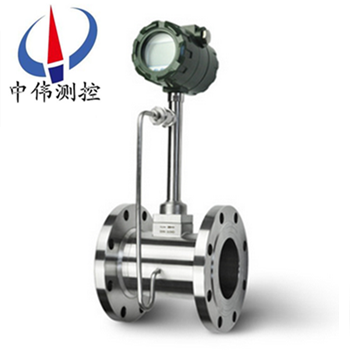

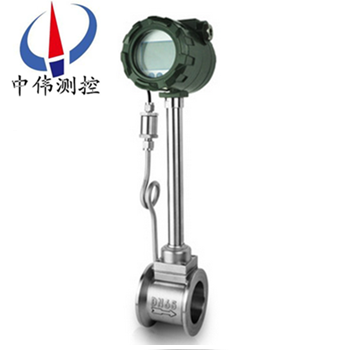

一體化渦街流量計

•
•

一體化渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械

一、產品概述：
ZW-LUGB系列一體化渦街流量計是******上普遍采用的氣體流量計量儀表，由于這種儀表具備一些其它的流量計無法比擬的優點，儀表常數長期穩定，通過壓電探頭可測出漩渦分離頻率，依據頻率反映出流量，可輸出脈沖頻率信號或（4~20）mA標準電流信號，配以相應的工業自動化儀表，可顯示瞬時和累積流量，實現流量計量和自動控制等多種功能，可靠性高，幾乎無須維修。被廣泛認為在未來流量儀表中占主導地位，是孔板流量計理想的替代產品。主要用于石油、化工、冶金、電力、供熱等行業和市政建設、環保工程中各種液體、氣體和蒸汽的流量計量和檢測控制。

二、工作原理：
ZW-LUGB系列一體化渦街流量計在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就交替地產生有規則的旋渦，這種旋渦列被稱為卡門渦街。卡門渦街的釋放頻率與流體速度及柱狀物的寬度有關，可用下式表示：
f＝St·v/d
式中：f－卡門渦街的釋放頻率
St－系數（稱為斯特羅哈數）
v－流速
d－柱狀物的寬度
卡門渦街釋放頻率f和流速v成正比，因此通過測量卡門渦街釋放頻率就可算出瞬時流量。
斯特羅哈數是渦街流量計的重要系數。在曲數的St≈0.17的平直部分，旋渦的釋放頻率與流速成正比，所以檢出頻率f就可求得流速v，由v求出體積流量。
渦街流量傳感器得旋渦釋放頻率是由旋渦交替地作用于檢測傳感器（探頭）上地應力通過在它內部地壓電元件來檢出地。
三、應用場合：
ZW-LUGB系列一體化渦街流量計廣泛應用于石油、化工、冶金、機械、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

四、主要特點：
1、優點是抗振性能特別好，無零點漂移，可靠性高。
2、傳感器的通用性很強，從而使傳感器具有良好的互換性采用xj****數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
3、在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
4、輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網。
5、結構簡單牢固，無可動部件，可靠性高，使用維護方便。
6、檢測元件不與介質接觸，性能穩定，使用壽命長,傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
7、測量范圍寬，量程比可達1：10。
8、測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償的目的是為了得到流體的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償。
五、技術參數：
1、測量介質： 氣體、液體、蒸氣；
2、連接方式：法蘭卡裝式、法蘭式、插入式；
3、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
4、法蘭連接式口徑選擇 100,150,200；
5、流量范圍（見流量范圍表）
6、正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s；
7、測量精度 1.0級 1.5級；
8、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃；
9、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
10、脈沖占空比約50%,傳輸距離為100m；
11、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
12、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
13、材質 不銹鋼, 鋁合金；
14、電源 DC24V或鋰電池3.6V；
15、防爆等級 本安型iaIIbT3-T6，防護等級 IP65。

六、外形尺寸：

七、對管道要求：
1、對直管段的要求：
為了確保儀表正常、準確運行，傳感器安裝點的上下游須***有一定的直管道，以調整流場，如圖所示。

圖1：同心縮管；
圖2：同心擴管；
圖3：一個90度彎頭；
圖4：同一平面兩個90度彎頭；
圖5：不同平面兩個90度彎頭；
圖6 ：調節閥應安裝在傳感器下游5D以 遠處，若須***安裝在傳感器上游， 則傳感器上游應有不小于50D的 等徑直管段，下游應有不小于5D 的等徑直管段。
2、對管道的要求：
a、上、下游配管內徑D和與傳感器內徑DN相同，其差異滿足下述條件：0.95DN≤D≤1.1DN。
b、配管應與傳感器同心，同軸度應小于0.05DN。
c、密封墊不能凸入管道內，其內徑可比傳感器內徑略大。
d、如需斷流檢查與清洗傳感器，應設置旁通管道，如下圖所示。


3、對管道振動的要求：
傳感器盡量避免安裝在振動較強的管道上，若不得已要安裝時，須***采取減震措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
特別注意：在空壓機出口處振動較強，不能安裝傳感器，應安裝在儲氣罐之后。

八、現場需求：
1、低維護量-市場上大多數的渦街流量計是采用取壓孔或插入式檢測元件感應漩渦，一旦介質中雜質嵌入取壓孔或感應元件與表體間的縫隙，則造成信號變弱或不穩定。良好的設計應該是沒有容易堵塞的部分，從而降低維護量。
2、感應元件在線更換-某些廠家的感應元件與渦街發生體合二為一，看似簡單的設計卻給實際使用帶來不便。因為一旦感應部分失效，則需要將管道內介質排空泄壓后更換部件，影響生產。完善的設計應該是將二者分開，這樣就可以單獨更換感應部分，而無需將介質排空。
3、渦街流量計容易受到振動的干擾，設計精良的渦街流量計可以通過硬件和數字信號處理將干擾排除，從而得到穩定的信號。
4、渦街流量計安裝的一個麻煩事前后需要很長的直管段，有些廠家可以提供在流量計內部縮徑的設計，大大降低了用戶專門維渦街流量計配備直管段的需求。
九、調試使用期間需要注意的問題：
1、流量計現場安裝、維護須***遵守“有防爆性氣體時勿開蓋"的警告語，并在開蓋前關掉外電源。
2、渦街流量計在室外使用時，建議加配防護罩。
3、不得隨意松開流量計固定部分。壓力傳感器的保護。用戶在使用流量計時，應注意流量計的壓力過載值為壓力傳感器額定工作壓力的1.5倍（即介質zui高壓力的1.5倍）。選型應在規定的流量范圍內，防止超速運行，以獲得理想的準確度和保證正常使用壽命。（由于試壓、吹掃管道或排氣造成超速運轉，以及渦輪在反向流中運轉都可能導致流量計損壞）
4、渦街流量計投入運行時應緩慢開啟閥門，防止瞬間氣流沖擊而損壞渦輪。加潤滑油應按告示牌操作，加油的次數依氣質潔凈程度而定，通常每年2~3次。
5、渦街流量計運行時不允許打開后蓋或更動內部有關參數，否則將影響流量計的正常運行。
十、安裝使用中應注意的事項：
渦街無機械可動部件，體積小，耐腐蝕，性能穩定，可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量，量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計zui適合于較為干凈的干氣計量，漸成為中小用氣計量。要保證流量計計量準確，減少計量誤差，請注意：
1、選型合理
勿使實際zui小流量QVmin低于所選通徑流量計流量范圍下限。
2、安裝正確
渦街流量計上游的應有至少10D長度的計量直管段。直管段內壁應光滑、更不能有臺階，磨平連接法蘭的焊縫，法蘭墊片不能突入管道內。更不能把流量計的安裝方向裝反了。試驗證明：一切不合理的安裝，都將導致流量計計量值偏低。
3、遠離震蕩源，或在流量計上、下游安裝支墩，以避免管線震動的影響。避免強磁場對流量計芯片的干擾。
4、氣質相對干凈
尤其不能出現液氣兩相流;氣質較臟時，應即時清洗流量計。
5、減少氣流脈動的影響
可在流量計前安裝緩沖罐，或者加長流量計上游的計量直管段長度。
6、及時對流量計進行計量檢定，確保量值準確可靠。
十一、選型要點：
正確選型才能保證渦街流量計更好的使用。選用什么種類的渦街流量計應根據被測流體介質的物理性質和化學性質來決定?使渦街流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做準確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時，渦街流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
3、渦街流量變送器的選擇
在飽和蒸汽測量中采用VA型壓電式渦街流量變送器，由于渦街流量計量程范圍寬，因此，在實際應用中，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限，也就是說須***滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。
4、壓力補償壓力變送器的選擇
由于飽和蒸汽管路長，壓力波動較大，須***采用壓力補償，考慮到壓力、溫度及密度的對應關系，測量中只采用壓力補償即可，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍，壓力變送器的量程選擇1MPa即可。
5、顯示儀表選擇
顯示儀表智能流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。

十二、注意事項：

1、專用法蘭與直管段焊接時不能帶著傳感器焊接。

2、安裝時應使傳感器的流向標志與管道內流體流向一致。

3、傳感器安裝前，法蘭凹槽內須***放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。

4、測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。

5、連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。******不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，長度不應超過200米。

6、安裝傳感器前，管道須***進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道須***充滿被測液體，防止氣泡的干擾。

7、測量氣體的管道為防止儲積液的干擾。高溫高壓下更換探頭體時，須***安全操作，做好高溫防護。降溫降壓后在安全條件下方可更換探頭。

十三、標況流量范圍簡表：單位（m3/h）

十四、選型編碼：

十五、訂貨選用選型須知：

1、①名稱與型號、②口徑、流量范圍、③是否帶附件以便我們的為您正確選型、④使用壓力、⑤使用介質的溫度。

2、若已經由設計單位選定中偉公司的渦街流量計型號，請按渦街流量計型號直接向我司銷售部訂購。

3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的中偉zj****為您審核把關。
